MC6800 ROMモニタ自作その12 〜起動表示、ヘルプ、メモリフィル、ロード改善〜

前回は、D コマンドの範囲指定、SWI を使ったブレークポイント、U コマンドの簡易逆アセンブルを入れました。これで、RAM 上にロードした小さいプログラムを「動かす」「止める」「見る」ための最低限の道具はそろってきました。

今回は、そこからもう少し実機で使いやすくするための改善です。起動時の表示、ヘルプ、メモリフィル、ブレークポイント状態の照会、そして L コマンドのロード処理を見直しました。

今回の ROM も実機へ書き込んで確認しました。起動表示、F コマンド、ブレークポイント照会、BASIC ロードまで確認できています。

今回やりたかったこと

今回の追加要件は、大きく分けると次の 5 つです。

起動時に MC6800 MONITOR と表示する
H コマンドで短いヘルプを表示する
F コマンドでメモリ範囲を同じ値で埋める
B 単独で現在のブレークポイント状態を表示する
L コマンドを高速貼り付けに強くする

WELCOME メッセージを出す

まずは起動表示です。これまでは起動時に * を出すだけでした。動作確認用としてはこれでも十分ですが、ROM を焼いて実機で起動したときに、何の ROM が動いているのか少し分かりにくいです。

そこで、起動時に MC6800 MONITOR と表示するようにしました。

ROM 書き込み後の実機起動で MC6800 MONITOR が表示されたところ

`RESET:
        lds     #STACK_TOP
        clr     DUMP_ADDR
        clr     DUMP_ADDR+1
        clr     BP_ACTIVE
        clr     BRK_ACTIVE
        jsr     ACIA_INIT
        ldx     #TXT_WELCOME
        jsr     PDATA1
        ldaa    #CHR_CR
        jsr     MON_OUTEEE`

文字列本体は短くしています。ROM 容量はまだ気にしておきたいので、凝ったバナーではなく名前だけです。

H コマンドで短いヘルプを出す

コマンドが増えてくると、何を入れたか忘れます。そこで H コマンドを追加しました。

`] H
D M G L B C R U H F
]`

`CMD_HELP:
        ldab    LINE_LEN
        cmpb    #1
        bne     CMD_HELP_ERR
        ldx     #TXT_HELP
        jsr     PDATA1
        ldaa    #CHR_CR
        jsr     MON_OUTEEE
        jmp     MAIN_LOOP`

F コマンドでメモリをまとめて埋める

次は F コマンドです。RAM の一部を 0 で消したい、テスト用に同じ値で埋めたい、という場面はよくあります。

`F0100-01FF 00`

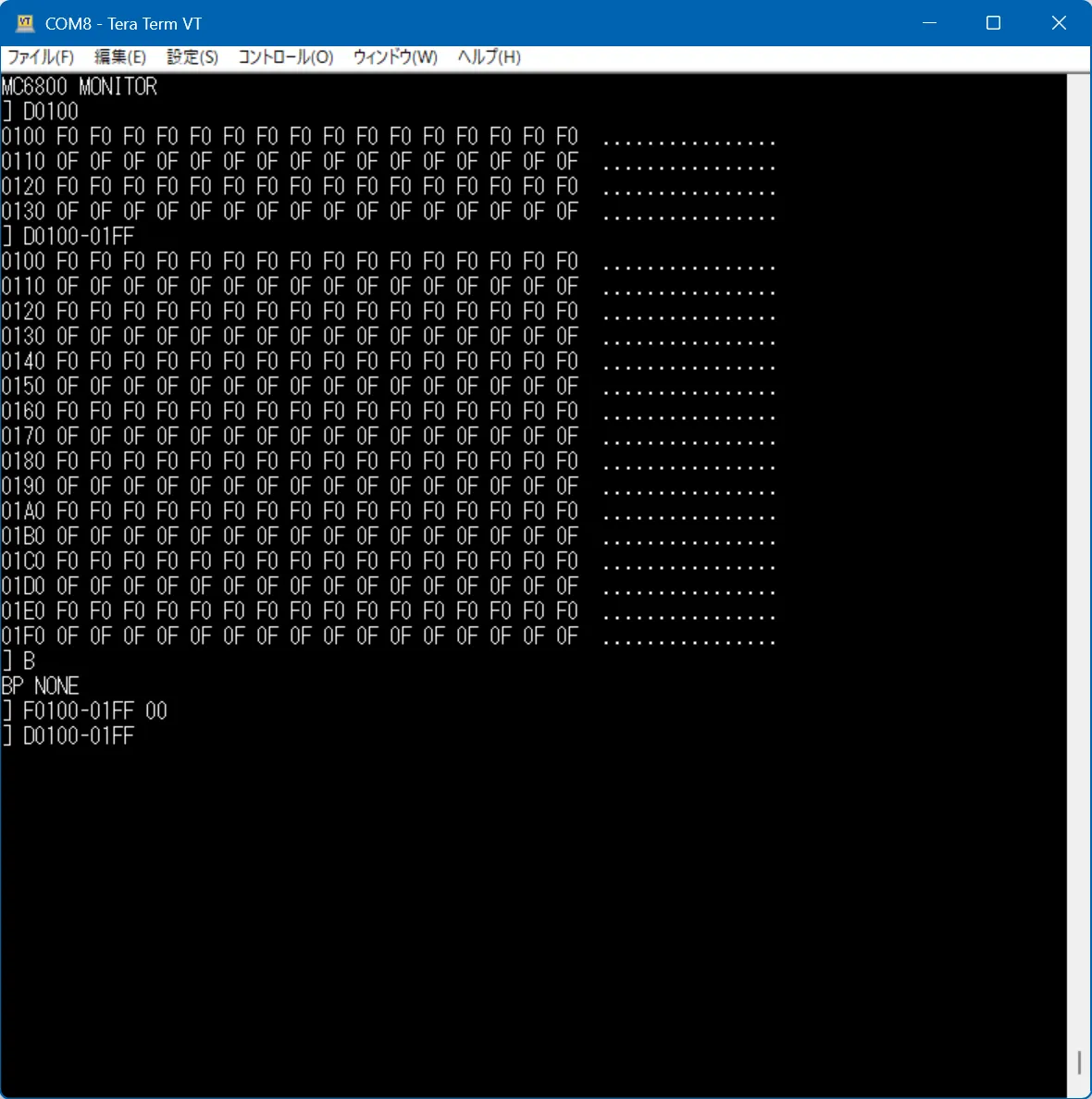

F コマンドで RAM 範囲をまとめて埋めてからダンプで確認しているところ

`CMD_FILL:
        ldab    LINE_LEN
        cmpb    #1
        beq     CMD_FILL_ERR
        ldx     #LINE_BUF+1
        decb
        jsr     PARSE_FILL_ARGS
        bcs     CMD_FILL_ERR
CMD_FILL_LOOP:
        ldx     MOD_ADDR
        ldaa    FILL_VALUE
        staa    0,x
        jsr     CMP_X_DUMP_END
        beq     CMD_FILL_DONE
        inx
        stx     MOD_ADDR
        bra     CMD_FILL_LOOP`

B 単独でブレークポイント状態を見る

前回、SWI を使った単一ブレークポイントを入れました。ただ、ブレークポイントに到達すると、停止時に元の命令へ復元して、ブレークポイントは自動解除されます。

そのため、操作している側から見ると「今まだブレークポイントが設定されているのか」「もう解除されたのか」を確認したくなります。そこで、B 単独入力を照会にしました。

`] B
BP NONE
]
] B0105
] B
BP 0105
]`

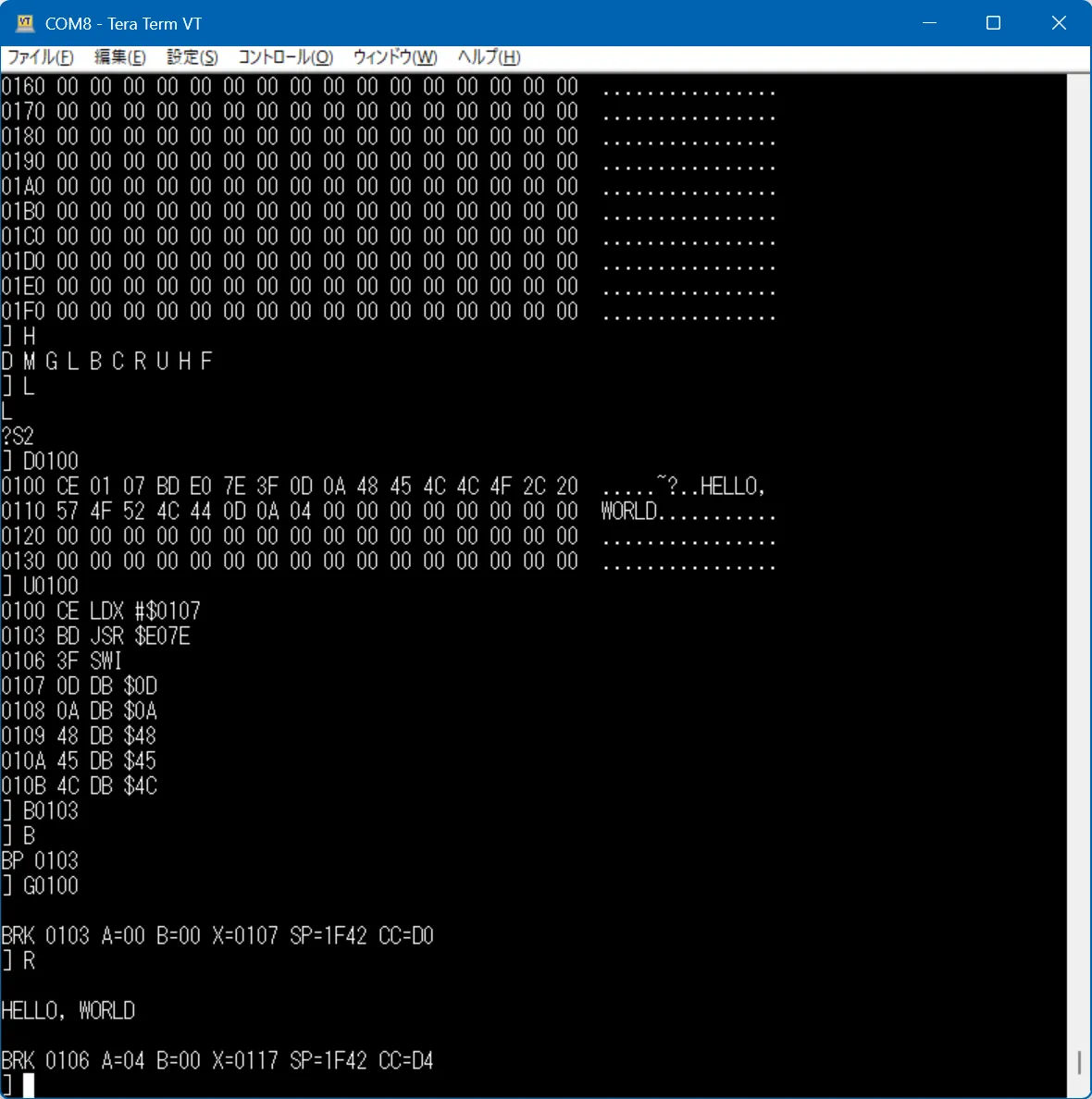

B 単独でブレークポイント状態を確認しているところ

`CMD_BREAK_QUERY:
        ldx     #TXT_BP
        jsr     PDATA1
        tst     BP_ACTIVE
        bne     CMD_BREAK_QUERY_ACTIVE
        ldx     #TXT_NONE
        jsr     PDATA1
        jsr     PRINT_CRLF
        jmp     MAIN_LOOP
CMD_BREAK_QUERY_ACTIVE:
        ldx     BP_ADDR
        jsr     PRINT_HEX16
        jsr     PRINT_CRLF`

L コマンドを受信しながら解析する形にした

今回いちばん大きく変えたのは L コマンドです。これまでは、S-Record や Intel HEX の 1 行をいったん LINE_BUF に読み込み、その後で解析していました。

実機でターミナルソフトから連続して流し込むと、行末に 100msec 程度の待ちを入れないと不安定になることがありました。そこで、今回は「行を全部ためてから解析」ではなく、「受信しながら解析」に寄せました。

`CMD_LOAD_LOOP:
        jsr     READ_LOADER_RECORD
        bcs     CMD_LOAD_ERROR
        cmpa    #1
        beq     CMD_LOAD_OK
        bra     CMD_LOAD_LOOP`

`READ_LOADER_RECORD:
        jsr     READ_RECORD_HEAD
        bcs     READ_LOADER_RECORD_FAIL
        ldaa    LOADER_MODE
        bne     READ_LOADER_RECORD_MODE_SET
        ldaa    HEX_NIBBLE
        cmpa    #'S'
        beq     READ_LOADER_RECORD_SET_SREC
        cmpa    #':'
        beq     READ_LOADER_RECORD_SET_IHEX
        sec
        rts`

16 進 2 桁を 1 バイトにする処理も、入力から直接読むようにしました。

`READ_HEXBYTE_INPUT:
        pshb
        jsr     ACIA_GETC
        jsr     HEX_TO_NIBBLE
        bcs     READ_HEXBYTE_INPUT_FAIL
        lsla
        lsla
        lsla
        lsla
        tab
        jsr     ACIA_GETC
        jsr     HEX_TO_NIBBLE
        bcs     READ_HEXBYTE_INPUT_FAIL
        aba
        pulb
        clc
        rts`

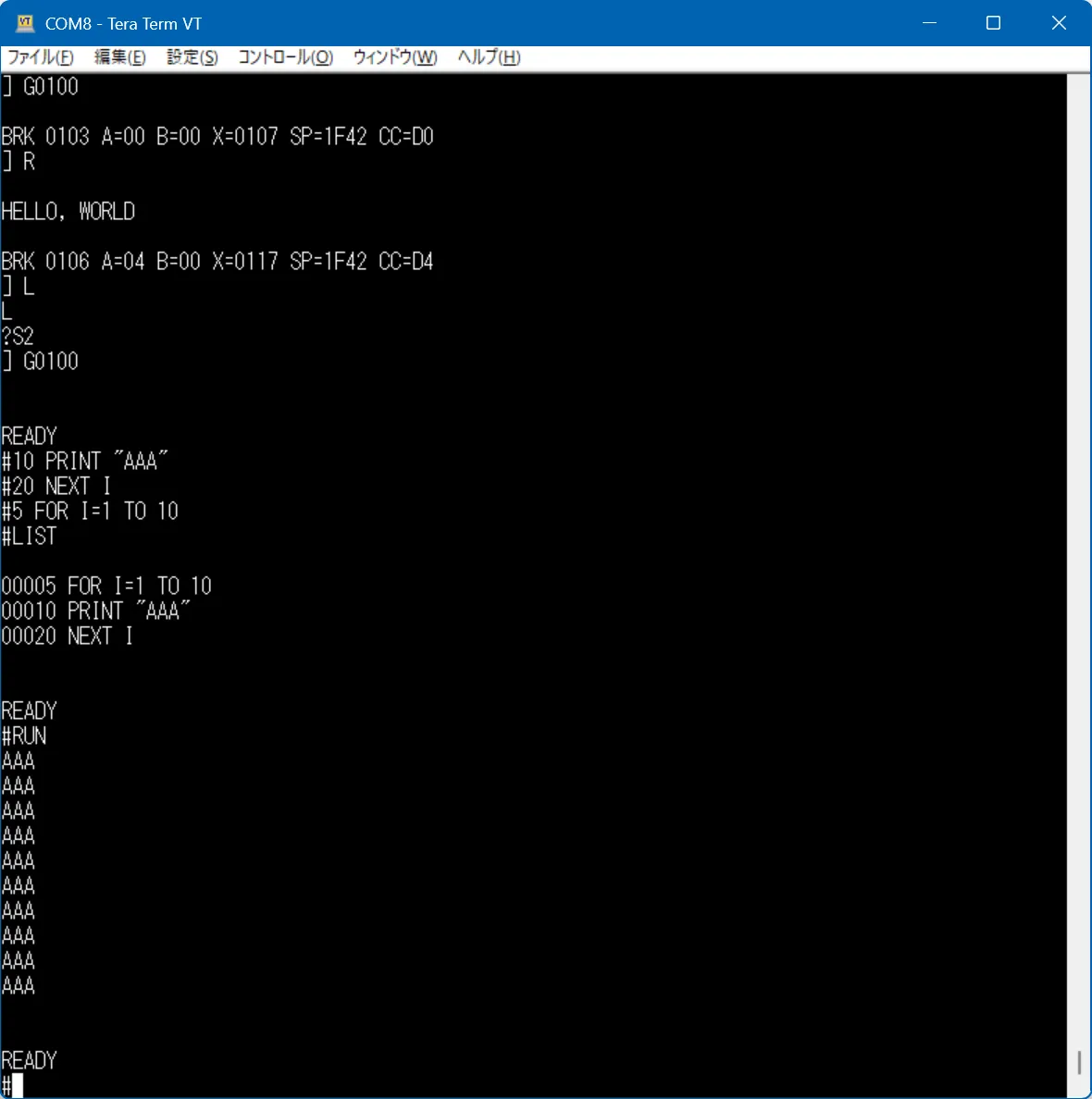

改良後の L コマンドで BASIC をロードして READY まで確認したところ

未使用になった旧ローダコードも削った

L コマンドを大きく変えたので、旧実装が残っていないかも見直しました。最初の実装では、旧 READ_RECORD、旧 PARSE_LOADER_RECORD、旧 PARSE_HEXBYTE_PTR が残っていました。

ここはレビューで見つけて、追加で削除しました。アセンブラのリストで見ると、SPURIOUS_IRQ の位置が EED2 から EC78 へ前に移動し、実コード領域としては約 602 バイト削減できました。

テストと実機確認

エミュレータ側では、いつもの smoke test を更新しました。

`make
make bin
python tests\test_smoke.py

Result: 15 passed, 0 failed`

さらに、実機 ROM へ書き込んで、起動表示、F、B 照会、BASIC ロード確認まで OK でした。エミュレータで通っていても、最終的には実機で見るとやはり安心します。

今回のまとめ

起動時に MC6800 MONITOR を表示
H コマンドで短いヘルプを表示
F コマンドでメモリ範囲をまとめて初期化
B 単独でブレークポイント状態を照会
L コマンドを受信しながら解析する形に変更
旧ローダ経路のデッドコードを削除
実機 ROM 書き込み後の動作確認 OK

これで、ROM モニタとして日常的に使う部分はかなり整ってきました。特に L コマンドの安定性が上がると、BASIC や小さいテストプログラムを何度も流し込む作業が楽になります。

そろそろROM モニタの機能もそろってきたので、電大版TinyBASICが動くかなど、いろいろと試してみたいですね。

MC6800 ROMモニタ自作 その12 〜起動表示、ヘルプ、メモリフィル、ロード改善〜
