現在自分のPC-8001で稼働している、SDカードボード、8kRAMボード、RTC(時計)モジュールを1つの基板にまとめたものが欲しくてALLPCBさんへ依頼中なのです。

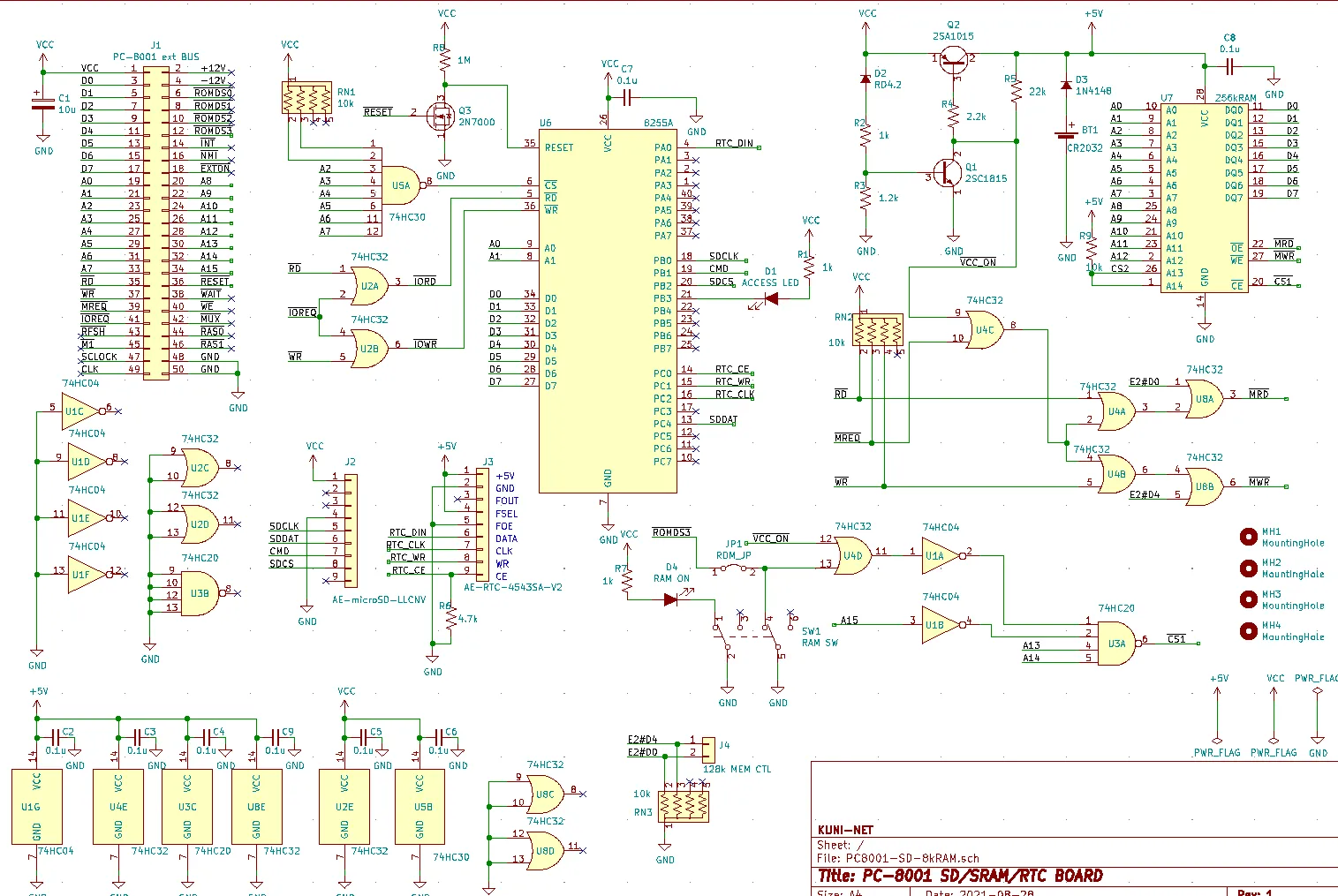

回路について

ちくらっぺさん作のSDカードボード、8kRAMボードと、RTC4543(時計) を使う回路をえいやぁ!と1つの基板に載せてみたものです。現在、ALLPCBさんで試作中。

いつもと同じく、PC-8001初代のCPU拡張バス(カードエッジ)からフラットケーブルで本基板へ接続するかたちを想定しています。基板側の受け端子はIDC 50Pのボックスヘッダです。(2列ピンヘッダでもOK)

SRAMは8kでも32kでもどちらも使えるようにしたいなと思っていまして….(8kの600milタイプを間違って買ったのが死蔵されているので使いたいというのが本音)、DIP 28Pで装備するかたちを想定しています。

SRAMとRTCのバックアップ電源はCR2032を使います。スーパーキャパシタのほうが電池交換しなくて良いのですが、まずは原典に忠実に…^^)>

自作のPC-8001用128k RAMボードと共存できる端子とかも一応装備してました。

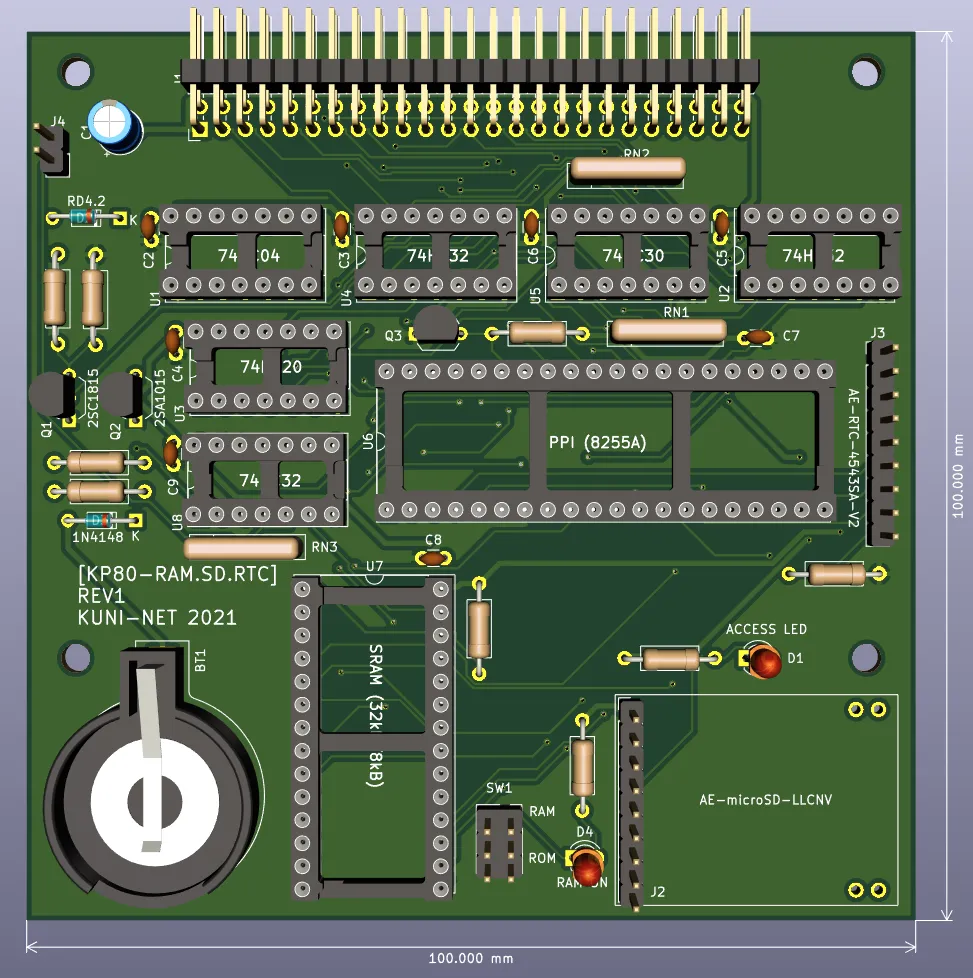

3Dで部品配置してみたイメージがこちらです。KiCADの3Dイメージ表示です。

ちなみに、KiCADのデータなどはいつものgithubにUPしています。ご覧ください。

現在の状況と今後?

ALLPCBさんの毎月無料(送料も無料!)クーポンで9月末ごろ注文してみまして、なんと、注文して1日で作成〜パッキングまで完了という爆速対応をいただきました。

DHL出荷が10/1になっちゃって、国慶節期間でピックアップ待ち

となってしまいました…w みなさん、プリント基板作成依頼は計画的に….orz

この基板がちゃんと動いたら、REV2としてはSRAMの300milタイプを並列配置したりとか、スーパーキャパシタでの電源バックアップとか、SDカードモジュールを以下のようなAmazonで売ってる安価なモジュールと選択可能にするとか….色々と改良する点はありそうです。

まずは、この基板が動いてからですが。^^)
