SBC8080ルーズキットにパラレルI/O 8255Aをつなぐ

SBC8080にパラレルI/OとFM音源用コネクタを増設する計画です。まずはパラレルI/O LSI 8255Aから…

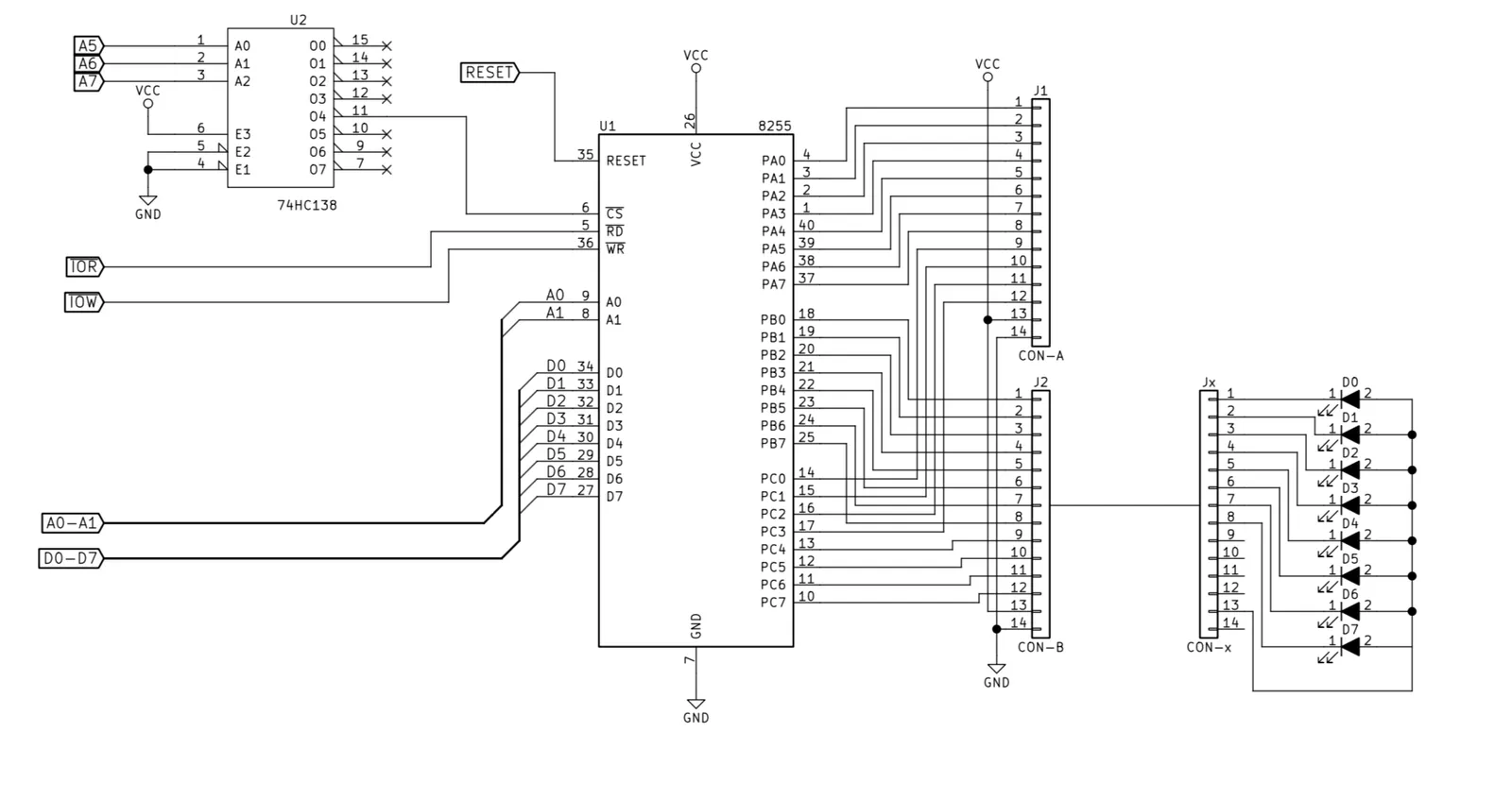

パラレルI/O 8255Aの回路図

SBC8080は拡張コネクタに8080CPUや8228/8224などの周辺チップからの制御信号線や+5V/GNDなどがでています。

Z80のときよりもさらに楽チンで、IOW、IORなどのI/Oチップ用読み書き信号も出ていますし、Z80マイコンのときには手を抜いて作らなかったRESET信号も、ちゃんと拡張コネクタにでています。

よってI/Oポートのアドレスデコード(A7〜A5)を74HC138でおこなってあげれば、あとは拡張コネクタへパラレルI/O 8255Aを接続するだけです。超簡単です。

(8080CPUのファミリーLSIだから、あたりまえですか….)

ちなみに動作確認はいつものLEDを使用します。

LEDチカチカ専用基板wとは14pinフラットケーブルで接続します。

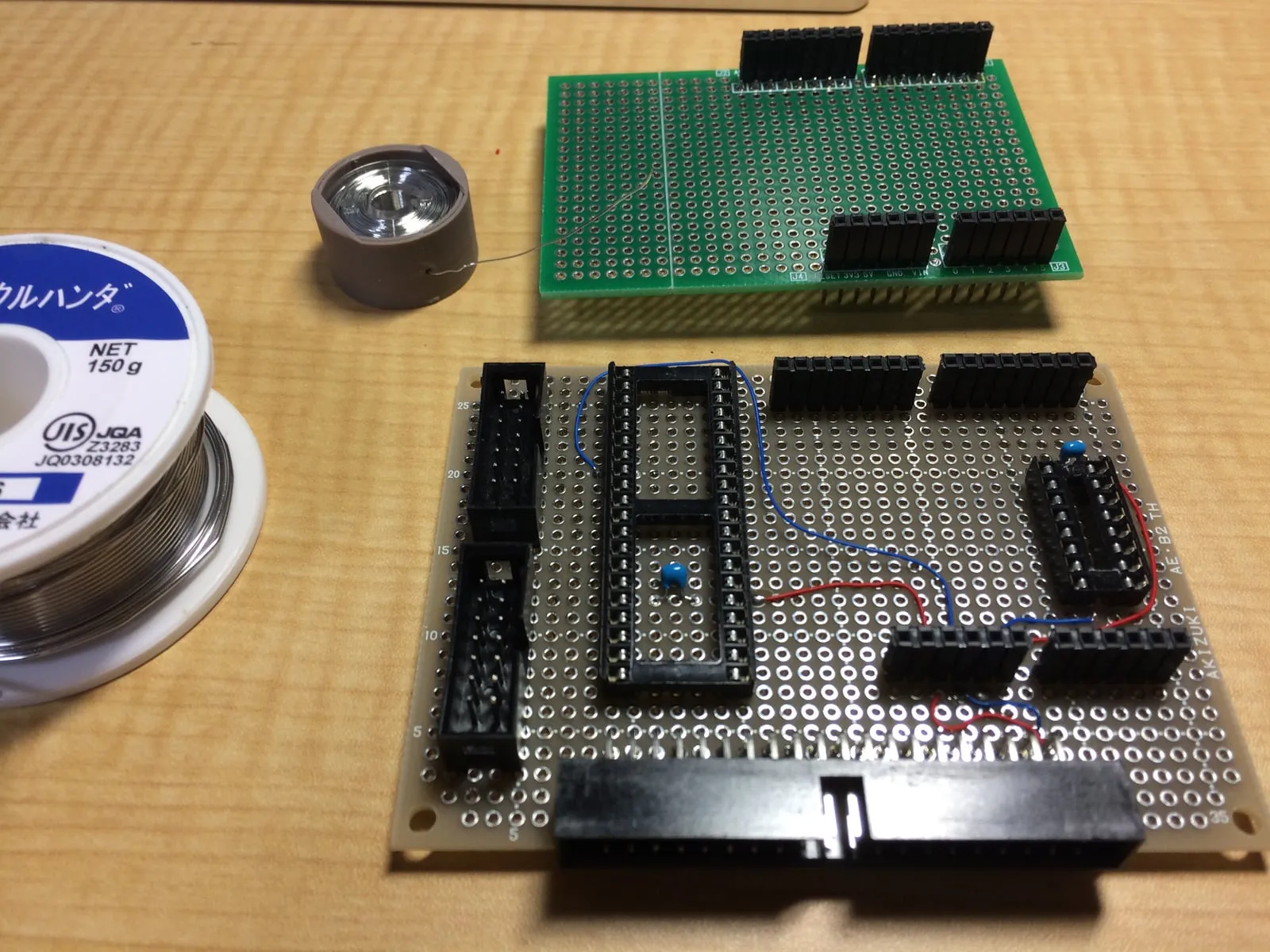

8255A用基板配線実施

8255Aを載せる基板の配線を実施します。

そのうちFM音源も接続したいのでそのためのピンソケットもいっしょに….

外部機器とは14pin フラットケーブルで接続することにしたいのでボックスヘッダもつけます。

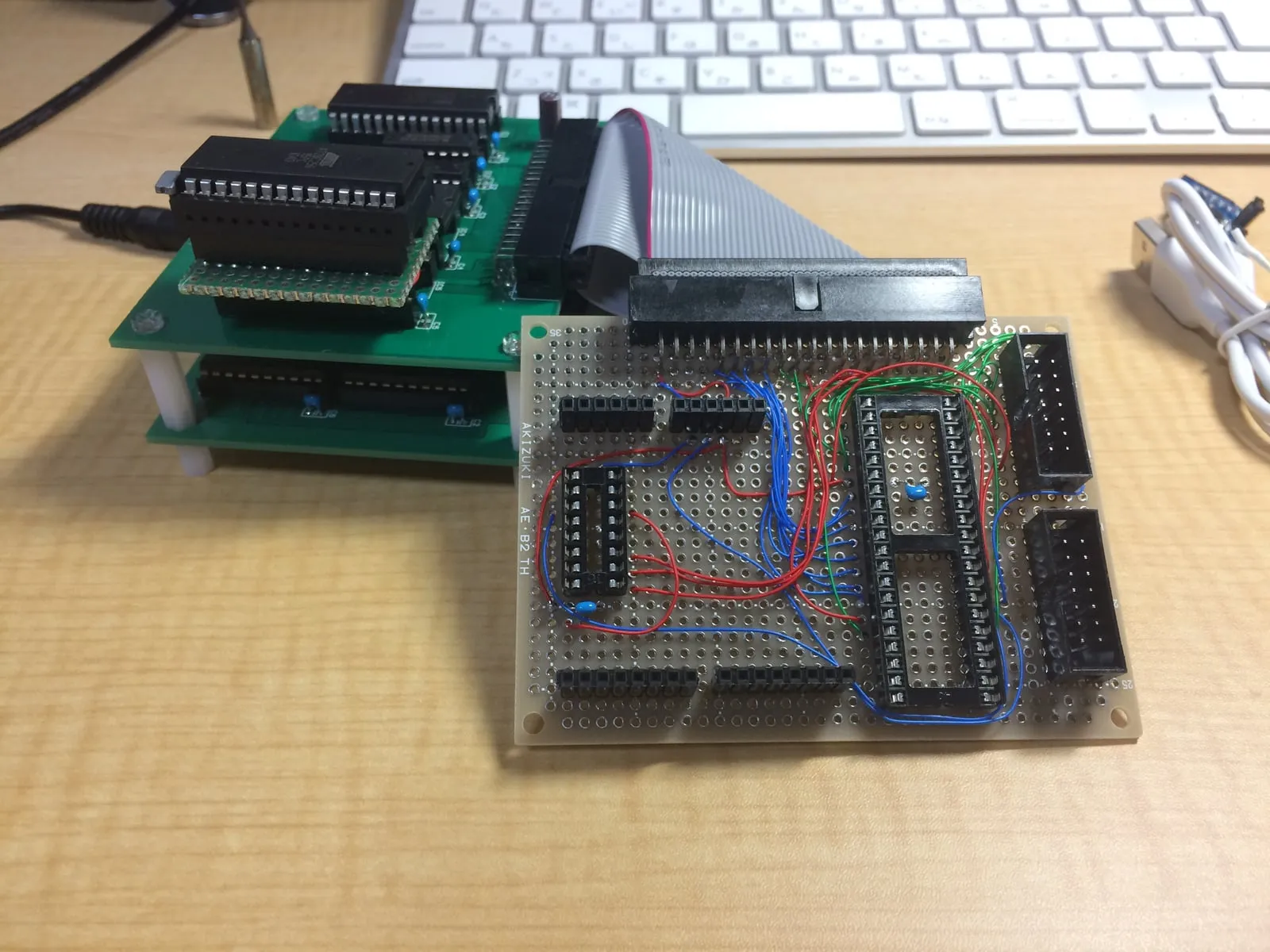

SBC8080はSBC6303同様 40pin フラットケーブルで他ボードと接続されています。

先日 フラットケーブルの圧着工具を買いましたので秋月フラットケーブルに1つコネクタを追加して3つ口にしておいたケーブルを使用します。

EEPROMの下駄がサブ基板にあって 高さあるため、今回作ったボードを固定するスペーサーが無いので バラック状態で確認します。

とほほ…

BASICでLチカ

8080のニーモニックは忘却の彼方なので、Z80マイコンでも使ったGrant’s BASICのOUT命令で試してみます。

  • 83hが制御ポートで OUT 命令で80hを出力するとAポートもBポートも出力に設定。
  • 81hがBポートの制御です。データの16進数のビットがOFFとなったポートのLEDが点きます。
OUT h83,h80
OUT h81,hAA
OUT h81,h55

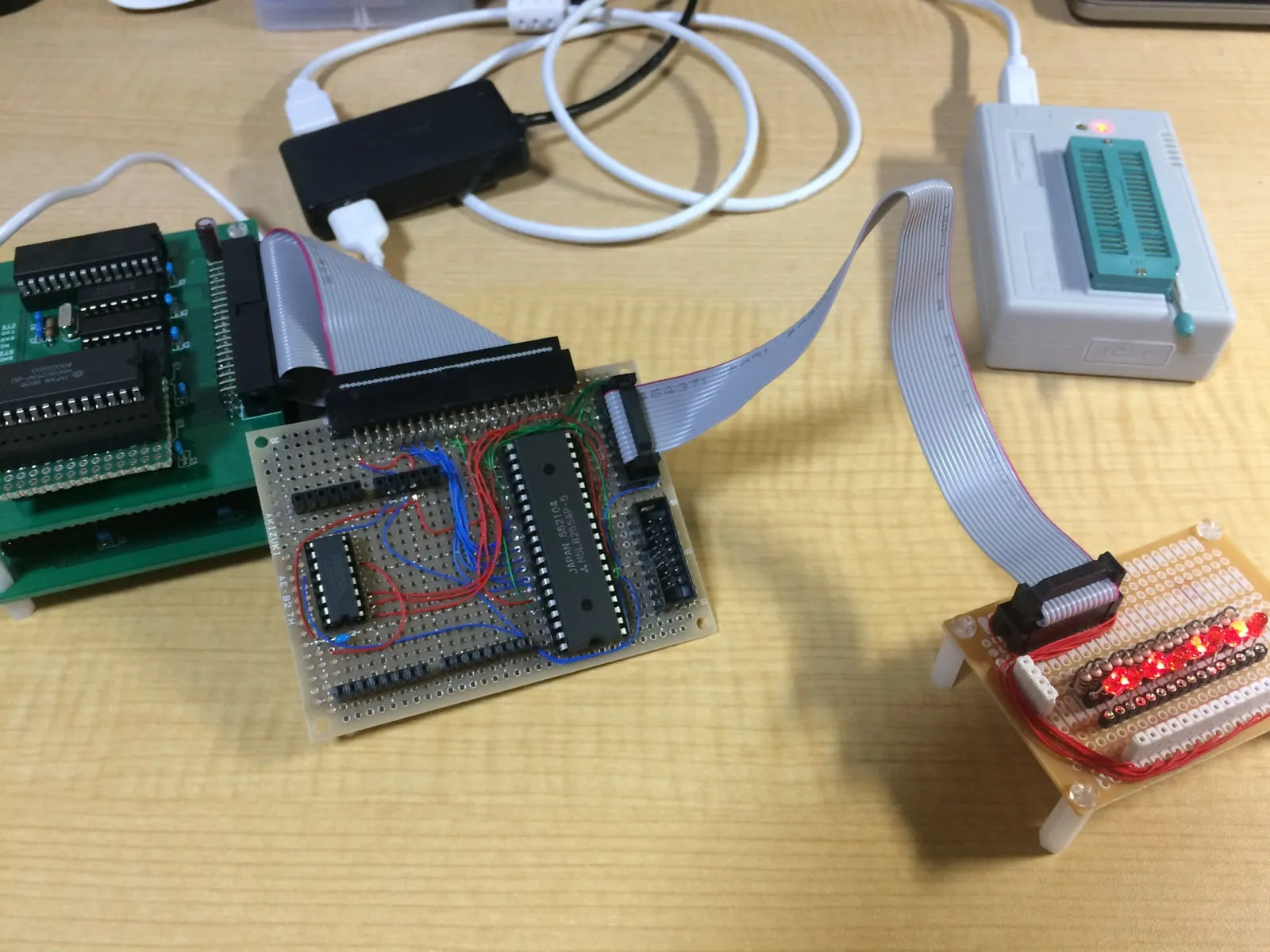

うまくLEDがつきました!!
