モトローラ6800CPUボード(SBC6800)にMC68B02Pをのせる

MC68B02Pを入手した

SBC6800基板にターゲットを定めたような品揃えをしているオレンジピコで、MC68B02Pが出ていました。M6800 MPUにクロックオシレータと128バイト(kBじゃないよ)を内蔵したCPUです。

先人の方々がCPU下駄の作成例を公開されていたり、回路図を公開されています。参考にさせていただきました。

高校時代に購入したモトローラ6800CPUでマイコン自作する本の続編で、MC6802を使った実例が出ていて、ぜひ作ってみたかったのでした。(続編の本は捨ててしまったかも…)

こちらで紹介いただいているCPU下駄を作ってみようと部材を集めました。

MC68B02Pは6800CPUといっしょで40pinDIPです。地元の部品屋に丸ピンタイプと板バネタイプがありましたが、改造するなら足が柔らかい板バネタイプが良さそうでした。

ユニバーサル基板

表面実装コンデンサ

6802CPUのデータシートなどで27pFx2という記述がありましたが、地元の部品屋では22Pまたは33Pしかありませんでした。。とりあえず22Pの表面実装タイプを購入しました。
小さいものであれば積層セラミックコンデンサでもイケるかも。

4Mhz水晶振動子

配線用線材

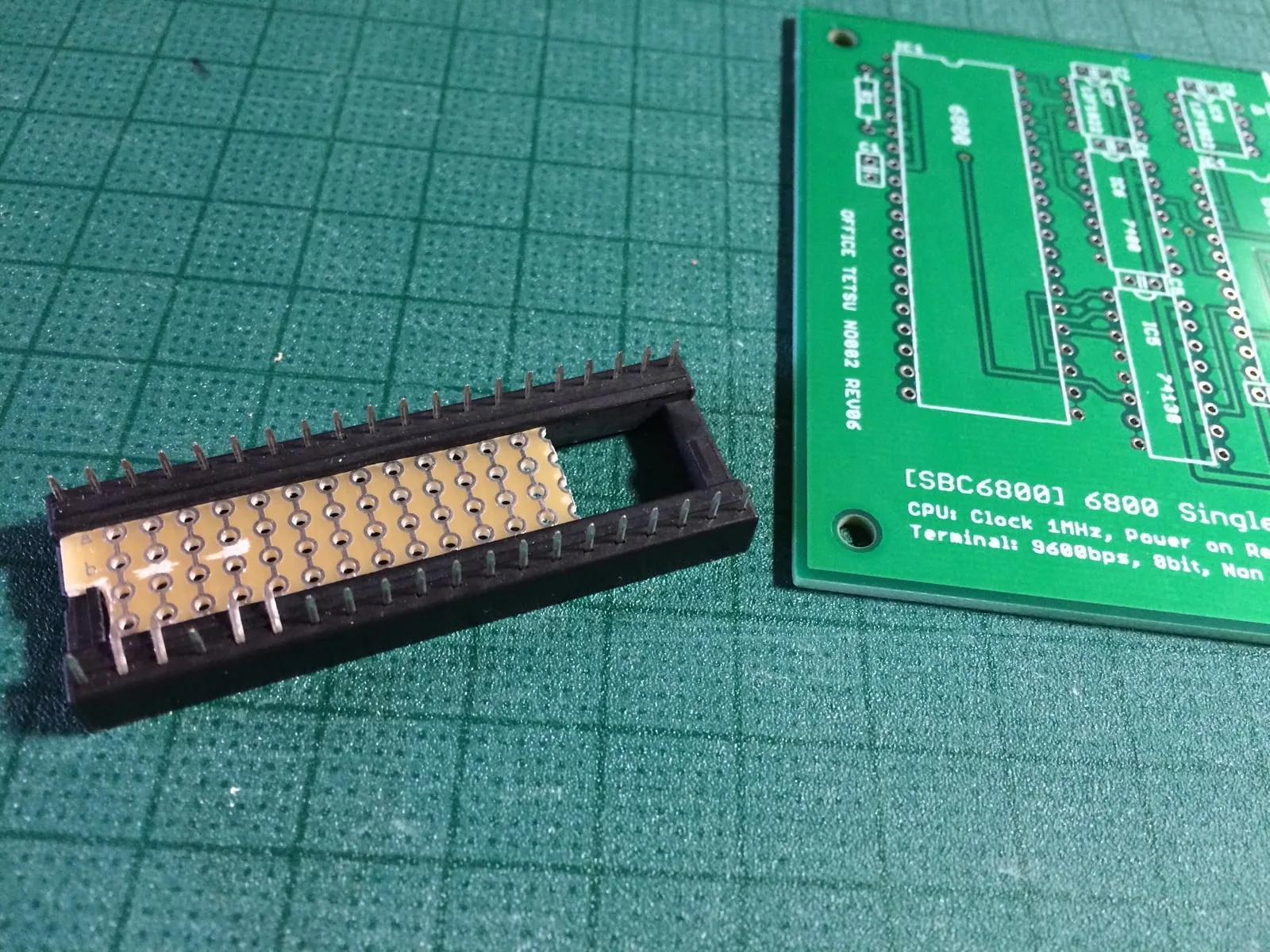

40pinCPUソケットに合うようにユニバーサル基板をカッター等で切り(ラジオペンチで強引に曲げて割り…)、CPUソケットの切り込み部分もなんとなく加工した上で、瞬間接着剤で固定してみました。

つけてみたものの、なかなか小さくて老眼にはキツい工作となりそうでした。

配線作業を開始します。接続するピンは

こちらにもあるとおりで、以下の表にまとめてみました。

接続ピン	接続部品
38pin(XTAL) 39pin(EXTAL)	水晶振動子を38〜39pinにつなぎます。そこからコンデンサ(私は22PF…本当は27pF)を介してGNDへつなぎます。
35pin(VCC Standby)	$0000から32バイトの電源バックアップ電源端子です。Vcc(8pin:+5V)へつなぎます。バッテリー等でバックアップしないから繋がなくて良いと思って手を抜いたら、ここをVccに繋がないと、32バイト分のRAMにアクセスできなくてハマりました。(←手を抜くと無駄にハマる例というか…)

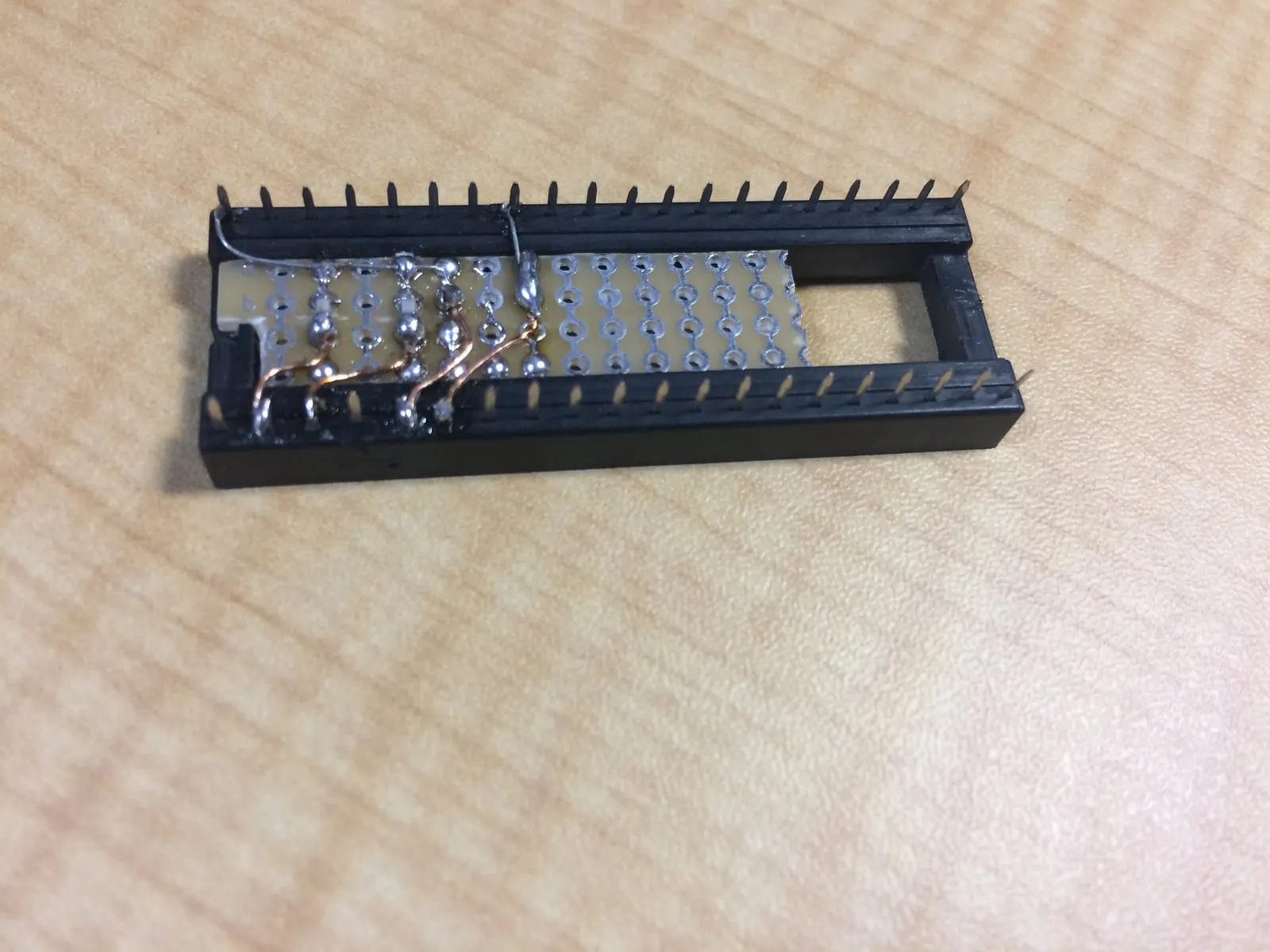

ポリウレタン被覆線(0.4mm)を使いましたが、慣れてなくてなかなかハンダゴテの熱で被覆が融けずハンダが乗らなくて苦労しました。エナメル線みたいに事前に紙やすりで被覆を削っておいたほうが幸せになれそうです。(もしくは、先が平らなコテ先を使うとか..)ソケットも熱で溶けちゃいましたw もうちょっと細い0.3mmなどの線のほうが良かったかも。
表面実装部品の手ハンダが初めてで、ユニバーサル基板の穴にハマったりして苦労しました。なんとかくっついた感じです。(はんだ付け汚い…)

こちらで紹介いただいている手順で、MPLAB X IDE上でPICのソースを修正、ビルドしてできたインテルHEX形式のオブジェクトをPICKit3で書き込みます。

CPU下駄とPICが出来たら、下駄にMC68B02Pを装着してCPUソケットにさしPICも差し替えて電源ON!です。

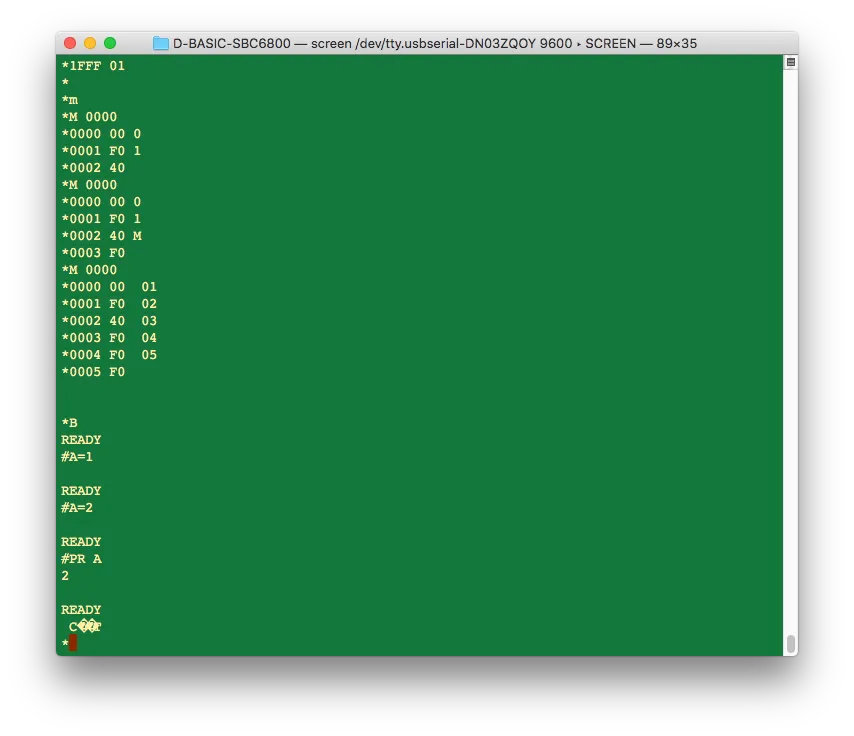

☆接続の注意で書いた”35pin(VCC Standby)”を手抜きで繋いでいないとMIKBUGとマイクロBASICは無事?動いているように見えましたが、VTL言語や電大版TinyBASICは$0000番地からの32バイトにアクセスできないため変な挙動をしました。

MC68B02PでMIKBUGと電大版TinyBASICが無事動いたことから、何度もCPUを抜き差しすると下駄が壊れそうだったので、SBC6800基板をもう一つ購入して2台体制にしちゃいました。
